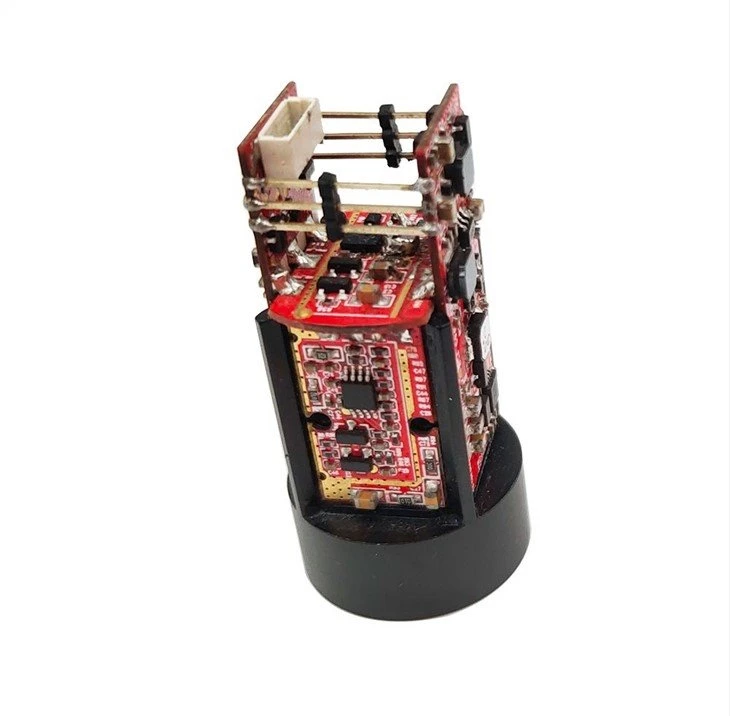

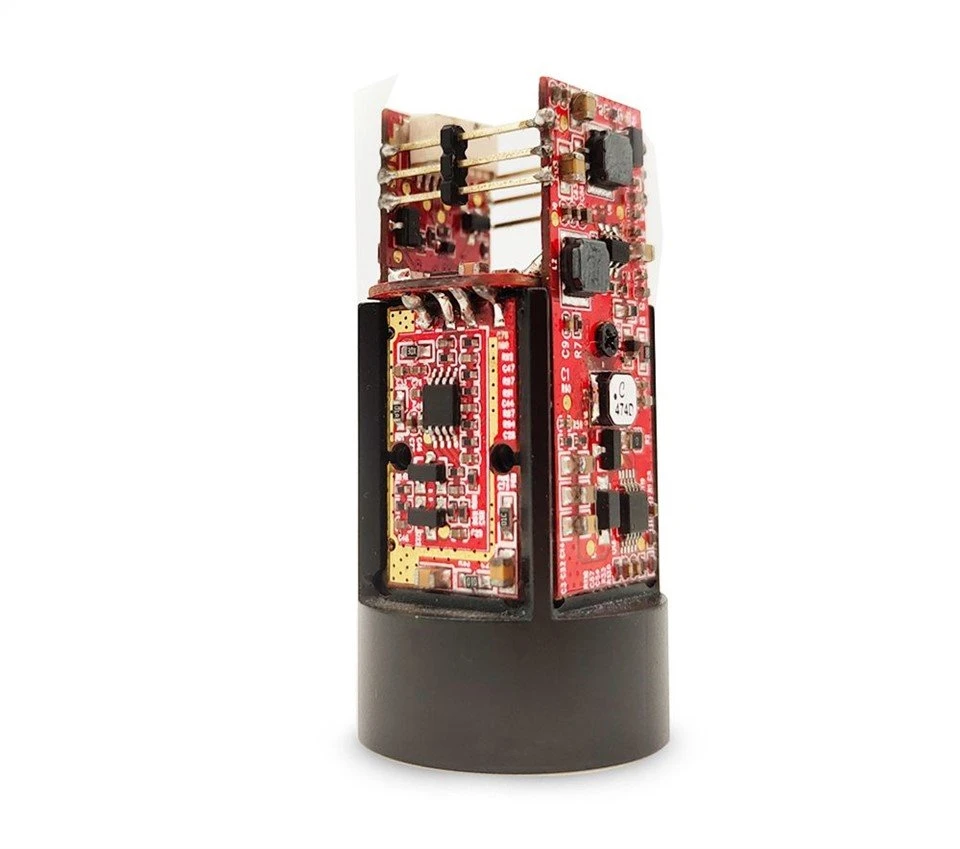

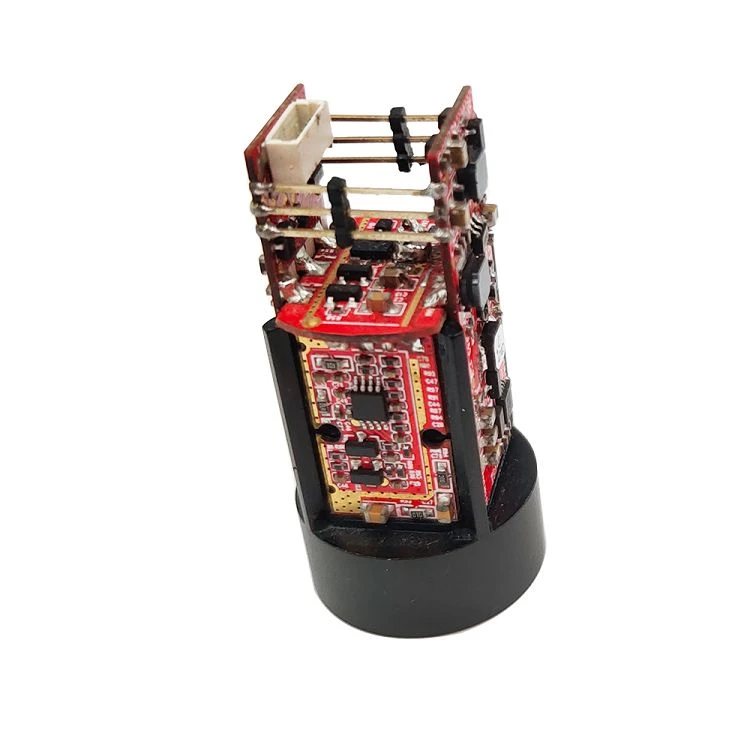

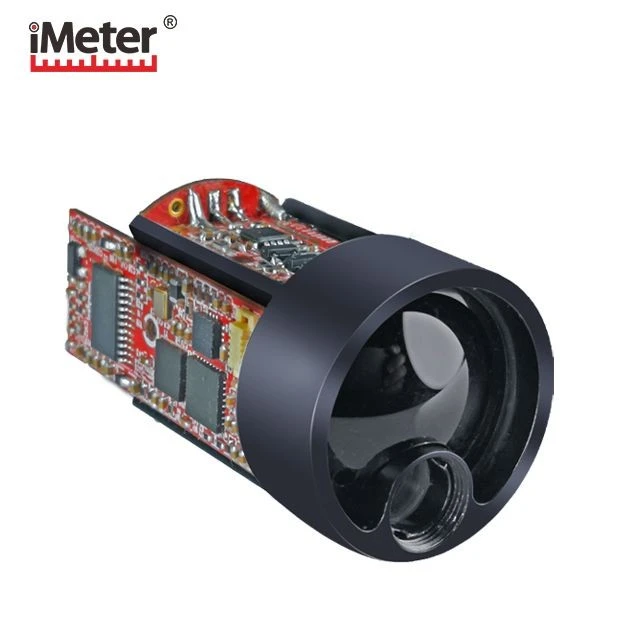

Módulo de oem de pequeno alcance de laser
A capacidade de alcance do produto definida nas seguintes condições:
1) O alvo de medição é com reatividade moderada, como paredes de construção.
2) O objeto medido é vertical com direção de emissão de laser.
3) A condição meteorológica é ensolarada, mas não a luz solar direta.
Nota: Para obter uma melhor medição, sugere-se montar o produto em um tripé quando você mira os objetos remotos, de modo que para reduzir o nervosismo da máquina durante a medição.
Indicadores técnicos | Parâmetro de desempenho | Parâmetro de desempenho |
Indicadores técnicos de função D | Indicadores técnicos de função H/AH/V | |
Campo de aplicação | Drone/ Segurança/ Varredor/ Detecção de tráfego | Cilindro único/ cilindro duplo |
Abertura de emissão | 6mm | 6mm |
Recebendo abertura | 17mm(75%) | 17mm(75%) |
Alcance de alcance (edifícios) | 0,15m~20/10/30/100/200m | 5m~600/1200/1500/3000m |
Variando a precisão (edifício) | ±3cm | <400m ±1m;="">400m ±0,4% |
Variando a frequência | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Tipo de exibição | - | OLED/LCD |
Tipo laser | 905nm | 905nm |
Tensão de alimentação | 3.3~5V | 3.3~5V |
Interface de Comunicação | Padrão como TTL (outro feito sob medida) | Padrão como TTL (outro feito sob medida) |
peso | cerca de20±1 | cerca de20±10 |
nível impermeável | IP67 | IP67 |
Resistência ao impacto | 800G/ms (10 vezes/s) | 800G/ms (10 vezes/s) |

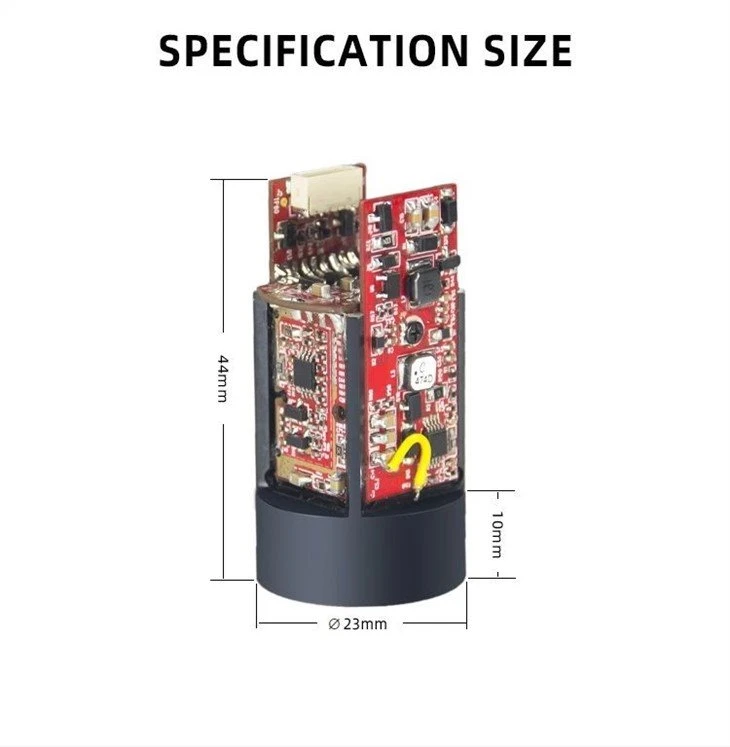

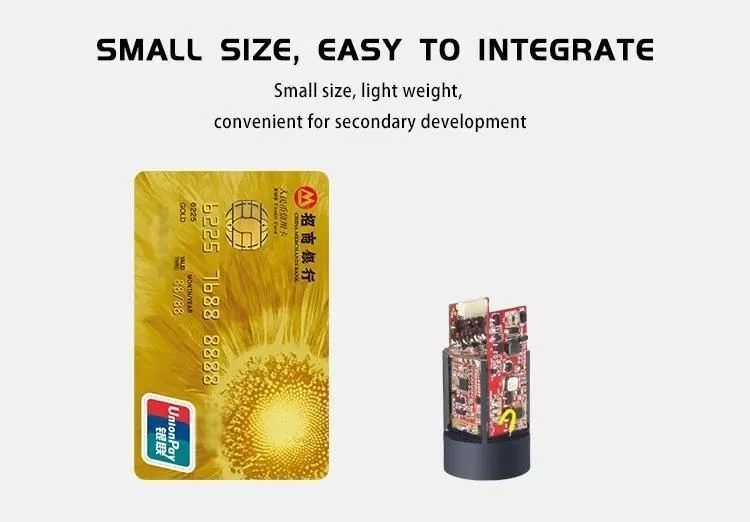

tamanho | ¢23 x44mm | ¢23 x44mm |
Temperatura de operação | -20°C ~50°C | -20°C ~50°C |
Taxa de transmissão | 9600/ 115200/ 230400 (opcional) | 9600/115200bps |
Desperdício de energia | 0,8 w (standby), 1W (medição) | 0,8w (standby), 1W (medição) |
O módulo de alcance pode fornecer de forma rápida e precisa a medição de distância para o sistema de controle principal;

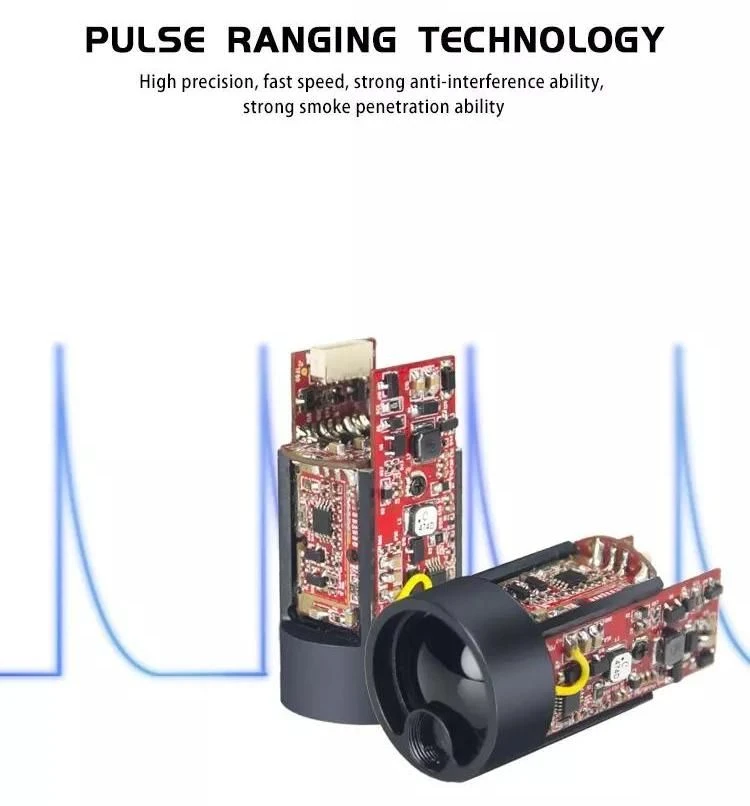

Este módulo usa laser semicondutor de 905nm, a resolução de 0,1m. A precisão é de 1m, e a faixa de medição mais distante é de 2 km; com interface TTL (pode se comunicar diretamente com o MCU), também pode se comunicar com a porta serial RS232 através do adaptador (requer cabo de transferência de dados); também fornecer software de teste de computador superior, protocolo de comunicação de conjunto de instruções, conveniente para o desenvolvimento secundário do cliente, construir seu próprio sistema de medição de alcance; é uma alta integração, baixo consumo de energia, sensor de faixa de leve.

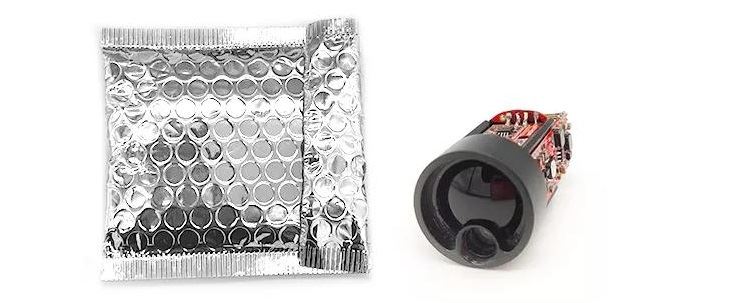

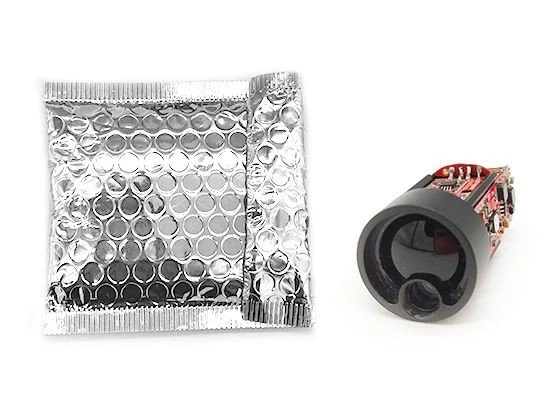

Sobre embalagem:
* Saco plástico antiestático *1
* Suporte embalagens personalizadas
* Se você precisar enviar a granel, nós fornecemos caixas de corrugadas à prova de choque ecologicamente corretas.
Considerações de Medição
Fatores que influenciam a capacidade de variação
1) Reflexividade do alvo: De um modo geral, quanto maior a reflexividade do alvo do objeto, melhor a capacidade de variação. por exemplo, para objeto de reflectividade alvo moderado, a faixa de medição é de 600M, e pode chegar a 800M para objeto de alta reflectividade de alvo, mas pode ser apenas 300M para baixa refletividade de alvo. A habilidade de outros objetos pode ser entendida pela mesma conclusão. ( Pode ser deixar de medir o alvo que dificilmente pode criar reflexão difusa, como a superfície da água.)
2) Forma do alvo: Quando um alvo é muito pequeno ou desigual, a capacidade de variação e a velocidade correspondente de alcance diminuirão.
3) Ângulo de medição: A capacidade de variação seria melhor se o objeto medido fosse vertical com a direção da emissão de laser, maior a velocidade de resposta de alcance, pelo contrário, a capacidade e a velocidade de resposta serão reduzidas; É possível que a faixa de medição não possa atender à capacidade de variação especificada no manual sob algumas condições extremas.
4) Fator ambiental: fatores ambientais, incluindo intensidade do sol, concentração de vapor de água no ar e partículas suspensas, desvio do ângulo da luz solar, etc(como chuva, neblina, neve, neblina, neblina, etc.)
